Flutter 平台通道(Platform Channels)简明总结

Don't communicate by sharing memory; share memory by communicating. -- R. Pike

Flutter APP 开发时, 为满足核心业务功能(比如全盘文件扫描, 视频转码, 图片处理等)的可重用, 高性能, 可维护等需求, 就必然要求在平台侧实现这些核心功能.

此外, 由于 Flutter 仅在引擎中向上暴露了很少一部分平台 API 的封装, 如果想要访问硬件, 或直接使用系统调用或进行库函数调用等, 在 Flutter 侧也是不能完成的.

注: 使用 Dart FFI (外部函数接口) 可直接同 C 库进行互操, 本文暂不进行 FFI 相关讨论.

这也引出了一些问题:

  1. 如何在平台侧和 Flutter 侧进行数据通信?
  2. 平台侧和 Flutter 侧的关系到底是什么样的?

要简明地回答第一个问题, 下面先尽量简明地来回答第二个问题 :)

平台部分和 Flutter 部分的关系​

在 macOS 或 iOS 上, 我们通常说的 "Flutter App" 中的 "Flutter 部分" 最终打包为两个动态库(Flutter.framework 和 App.framework)并被链接到 APP 二进制文件.

三者依赖关系是: "平台 APP 二进制文件" ---> "Flutter.Framework"(包含 Flutter 引擎 和 Flutter framework) ---> "App.frameowrk"(自己写的 Dart 代码).

通过 file 和 otool -L 可以清晰地查看这三者的关系.(可以发现 App.framework 是运行时动态链接的)

Flutter 侧入口可以被包含在平台提供的 View/Window/Controller 对象中, 在平台对象的初始化过程中, 去做诸如启动引擎, 启动 Dart 虚拟机, 执行 Dart main 函数, 初始化框架, 开始第一帧渲染等操作, 接着便是 vSync 信号驱动引擎再由引擎驱动 Framework 持续运行 render pipeline.

相信所有 Flutter 开发者都知道: Flutter 本质上是宿主 APP 的一个组成部分.

Flutter APP = 平台部分 + Flutter 部分

其中:

  • 平台部分: 平台代码 + Flutter 引擎
  • Flutter 部分: Flutter framework + 我们的 Dart 代码

由于 Dart 的"单线程体质", Flutter 开发过程中通常没有这样的需求去促使我们创建新的 Isolate. 单 Isolate 环境下, 所有 Dart 代码在 Main Isolate 对应的线程中运行.

相对平台侧主线程(通常作为平台侧 UI 线程)而言, Main Isolate 对应的线程就是一个普通的后台线程. 因此平台侧和 Flutter 侧的通信可以简化为同一进程内两个线程间通信.

回到顶上那句话: Don't communicate by sharing memory; share memory by communicating. 这句话放到进程/线程/协程间数据传递都适用, 大部分成熟的语言或框架都有提供自己的跨线程/协程消息通信手段, chan(Go), channel(Rust), 还有我们的 Flutter Platform Channels.

而 Dart Main Isolate 线程和平台 Main 线程间通信(为什么必须是这两个 Main? 详见官方文档解释 Task Queue API), 可以交给 Flutter 为我们提供的成熟的 平台通道 们去完成.

平台通道本质上是一个对象, 它拥有一个通道名称, 和一个编解码器, 可以在发送或接收消息时将底层的二进制消息进行s编解码.

目前, Flutter 提供如下平台通道(Platform Channels):

  • 二进制消息通道: 是其他平台通道的基础, 传递被编码的二进制数据.
  • 基本消息通道: 传递简单消息, 有对应的各种消息编解码器.
  • 方法调用通道: 传递自定义格式的方法调用消息, 并提供返回值及调用成功与否的回调, 有对应的各种消息编解码器.
  • 事件流通道: 在消息通道上发展出来的单向(目前仅支持从平台侧流到 Flutter 侧)的流式消息通道.

我们再回到第一个问题: 如何在平台侧和 Flutter 侧进行双向通信? 现在就一目了然了.

余下内容介绍这些通道的特性和 API 用法. 下方图片以及演示代码均源自文末的参考文档, 仅改动部分代码以便简化描述.

平台通道 API 用法​

二进制消息通道​

可以在下图中看到消息传递路径为:

  • 平台到 Flutter 时: 平台代码(平台侧) -> Flutter 引擎(平台侧) -> Flutter framework(Flutter 侧) -> Flutter 代码(Flutter 侧)
  • Flutter 到平台时: 和上面流程相反.

各个通道的图都是类似, 因此后续不再重复描述.

Flutter 侧向平台侧发送二进制消息:

final WriteBuffer buffer = WriteBuffer()
  ..putFloat64(3.1415)
  ..putInt32(12345678);
final ByteData message = buffer.done();
await BinaryMessages.send('foo', message);
print('Message sent, reply ignored');

平台侧接收二进制消息:

let flutterVC = window?.rootViewController as! FlutterViewController

flutterVC.setMessageHandlerOnChannel("foo") { (message, reply) in
  let x : Float64 = message.subdata(in: 0..<8).withUnsafeBytes { $0.pointee }
  let n : Int32 = message.subdata(in: 8..<12).withUnsafeBytes { $0.pointee }
  reply(nil)
}

平台侧向 Flutter 侧发送二进制消息:

let message = Data(capacity: 12)
let x : Float64 = 3.1415
let n : Int32 = 12345678
message.append(UnsafeBufferPointer(start: &x, count: 1))
message.append(UnsafeBufferPointer(start: &n, count: 1))

flutterView.send(onChannel: "foo", message: message) {(_) -> Void in
  os_log("Message sent, reply ignored")
}

Flutter 侧接收二进制消息:

BinaryMessages.setMessageHandler('foo', (ByteData message) async {
  final readBuffer = ReadBuffer(message);
  final x = readBuffer.getFloat64();
  final n = readBuffer.getInt32();
  print('Received $x and $n');
  return null;
});

消息通道(BasicMessageChannel 最简单形式平台通道): 名字 + 编解码器​

在使用二进制消息通道时有非常多需要考虑的地方, 特别是消息序列化的问题. Flutter 因此在其上提供了几种类型的平台通道, 极大方便了使用.

下图可以和二进制通道对比, 在其中消息通道扩展了二进制消息通道的功能:

通过消息通道将消息编解码的例子如下所示:

// 创建消息通道
const channel = BasicMessageChannel<String>('foo', StringCodec());

// 发送消息
final String reply = await channel.send('Hello, world');

print(reply);

// 设置消息接收 handler, 收到后需要发送响应
channel.setMessageHandler((String message) async {
  print('Received: $message');
  return 'Hi from Dart';
});

在平台侧:

// 创建对应名字的消息通道
let channel = FlutterBasicMessageChannel(
    name: "foo",
    binaryMessenger: controller,
    codec: FlutterStringCodec.sharedInstance()
)

// 向 Dart 侧发送消息
channel.sendMessage("Hello, world") {(reply: Any?) -> Void in
  os_log("%@", type: .info, reply as! String)
}

// 设置消息接收 handler, 接收后需要发送响应
channel.setMessageHandler { (message, reply) in
  os_log("Received: %@", type: .info, message as! String)
  reply("Hi from iOS")
}

如果相同的消息要通过二进制消息通道发送, 则需要像下面这样:

// 创建消息编解码器
const codec = StringCodec();

// 发送消息并对响应解码
final String reply = codec.decodeMessage(
  await BinaryMessages.send(
    'foo',
    codec.encodeMessage('Hello, world'),
  ),
);
print(reply);

// 设置消息接收 Handler, 同样通过编解码器解码或编码消息
BinaryMessages.setMessageHandler('foo', (ByteData message) async {
  print('Received: ${codec.decodeMessage(message)}');
  return codec.encodeMessage('Hi from Dart');
});

对比可以发现消息通道要比二进制消息通道简单. 从原理上看, 消息通道底层仍然依赖二进制消息通道发送和接收消息, 只是会自动对消息进行编解码.

如下是消息通道的特点:

  1. 所有通信还是底层依赖二进制消息通道.
  2. 当释放后, message handler 也随之释放.
  3. 它是轻量级且无状态的.
  4. 在不同位置创建的两个消息通道, 只要通道名字相同, 实际它们就是同一个通道.

另外, 在 Flutter 框架中定义有如下的编解码器可用:

  • StringCodec: 使用 UTF-8 格式编解码字符串, 对应消息通道类型是 BasicMessageChannel<String>
  • BinaryCodec: 实现消息的二进制序列化以供特殊用途, 对应消息通道类型是 BasicMessageChannel<ByteData>
  • JSONMessageCodec: 处理 JSON 的编解码, 同样使用 UTF-8 编码到二进制消息, 对应消息通道类型是 BasicMessageChannel<dynamic>
  • StandardMessageCodec: 它支持更广泛的数据类型, 比如 list, map(以及非字符串作为 key 的 map), 它将消息编码为一个便于编解码的自定义二进制形式. 在传递复杂数据时, 它也是推荐的编解码方式.

上述编解码器在 Dart 侧和平台侧各有一个对应实现, 都通过 Flutter 框架提供.

由于消息通道本质上可以同任意编解码器协同工作, 因此还可以实现自己的编解码器, 在 Dart 侧和平台侧实现对应接口的编解码器即可. 任何编解码器都需要支持 null 消息(因为消息通道默认的响应就是 null).

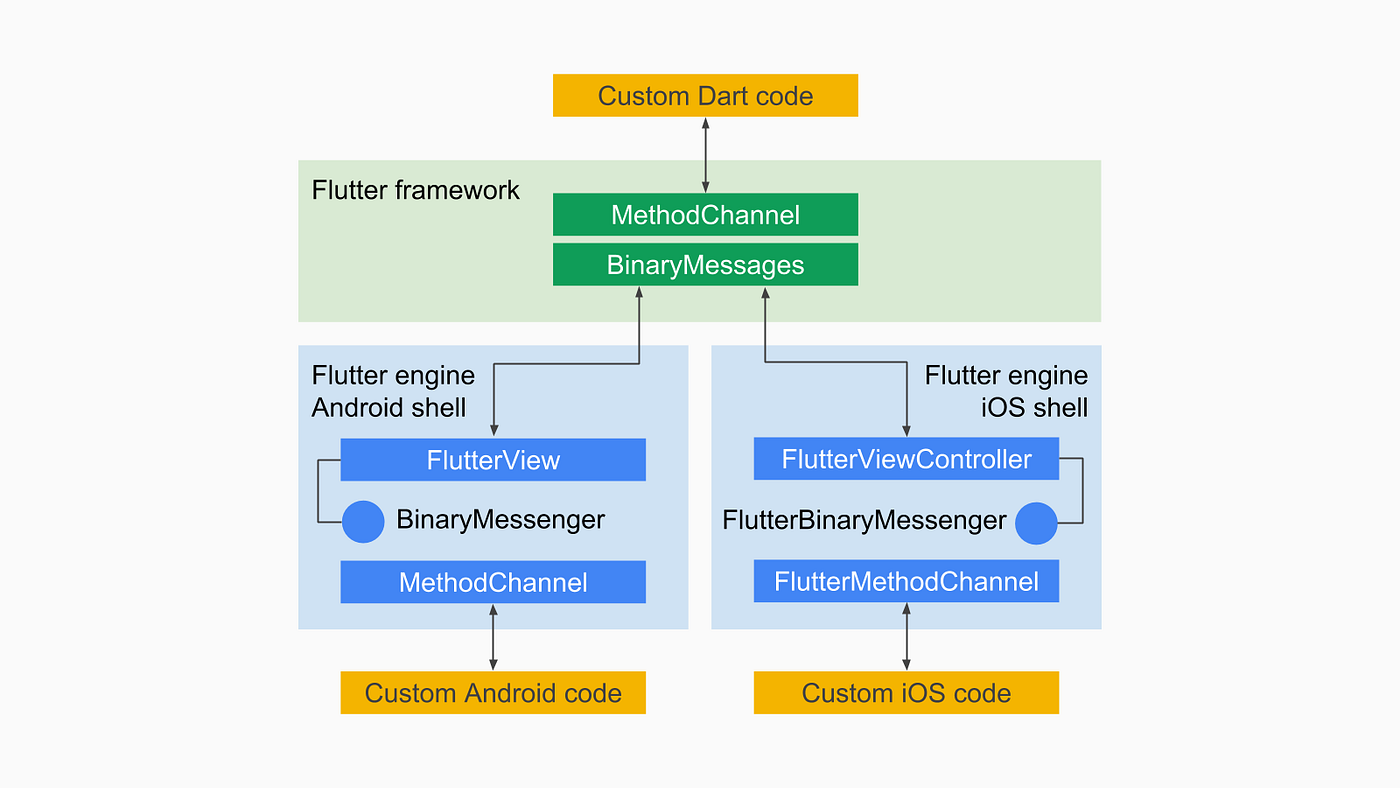

方法通道(MethodChannel)​

消息通道是消息通信的基础, 使用场景也比较广泛, 但如果要调用平台方法并传递参数, 一个办法是通过消息通道将这些信息都传过去, 但要处理的东西就更多了, 方法名称, 参数类型, 响应接收等...

正因为如此, Flutter 还提供了方法通道来方便平台和 Dart 间的方法互调.

方法通道也是一种平台通道, 用于在 Dart 和平台代码间进行方法互调. 它使用标准化的消息封装手段来将诸如方法名, 参数, 调用成功与否的响应等信息进行封装. 针对这些信息的编解码有对应的编解码器实现(主要是 JSONMethodCodec 和 StandardMethodCodec).

如下是方法通道的例子:

// dart 侧

// 创建名为 foo 的方法通道
const channel = MethodChannel('foo');

// 调用方法 bar, 并传入 world 参数
final String greeting = await channel.invokeMethod('bar', 'world');

// 获取结果
print(greeting);
// 平台侧

// 创建名为 foo 的方法通道, 使用的 messageer 是对应的 Flutter 视图控制器
let channel = FlutterMethodChannel(name: "foo", binaryMessenger: flutterVC)

// 设置方法调用消息接收 Handler, 针对不同方法名称, 解析参数并进行调研, 然后通过 result 返回结果
channel.setMethodCallHandler { (call: FlutterMethodCall, result: FlutterResult) in
  switch (call.method) {
  case "bar":
        result("Hello, \(call.arguments as! String)")
  default:
        result(FlutterMethodNotImplemented)    // 未实现的方法, 实际就是 null 响应
  }
}

上面的 Dart 侧方法通道在内部实际也是通过二进制消息通道来传递数据封装的, 如下所示:

// 创建标准方法编解码器(注意不是之前的标准消息编解码器)
const codec = StandardMethodCodec();

// 通过二进制消息通道发送 "方法调用" 消息
final ByteData reply = await BinaryMessages.send('foo', codec.encodeMethodCall(MethodCall('bar', 'world')));

if (reply == null)
  throw MissingPluginException();
else
  print(codec.decodeEnvelope(reply));

而在平台侧也是和上述类似的, 就是把平台侧是二进制消息通道上封装了一层方法消息编解码过程.

在参数传递上, 由于使用的是标准编解码器, 因此可以传递同质/异质的列表或字典:

// Dart 侧传递列表或字典参数(平台侧同理)
await channel.invokeMethod('bar');  // 如果没有参数, 表示参数是 null 的
await channel.invokeMethod('bar', <dynamic>['world', 42, pi]);  // 异质列表
await channel.invokeMethod('bar', <String, dynamic>{    // 异质字典
  name: 'world',
  answer: 42,
  math: pi,
}));

关于方法调用的错误处理:

const channel = MethodChannel('foo');

const name = 'bar'; // or 'baz', or 'unknown'
const value = 'world';

// 处理调用平台方法时候的错误
try {
  print(await channel.invokeMethod(name, value));
} on PlatformException catch(e) {
  print('$name failed: ${e.message}');
} on MissingPluginException {
  print('$name not implemented');
}

// 被平台调用时候的处理(平台侧类似)
channel.setMethodCallHandler((MethodCall call) async {
  switch (call.method) {
    case 'bar':
      return 'Hello, ${call.arguments}';
    case 'baz':
      throw PlatformException(code: '400', message: 'This is bad');
    default:
      throw MissingPluginException();
  }
});
let channel = FlutterMethodChannel(name: "foo", binaryMessenger: flutterVC)

let name = "bar" // or "baz", or "unknown"
let value = "world"
// 平台侧处理调用 Dart 侧方法时候的错误
channel.invokeMethod(name, arguments: value) { (result: Any?) -> Void in
  if let error = result as? FlutterError {
    os_log("%@ failed: %@", type: .error, name, error.message!)
  } else if FlutterMethodNotImplemented.isEqual(result) {
    os_log("%@ not implemented", type: .error, name)
  } else {
    os_log("%@", type: .info, result as! NSObject)
  }
}

// 被 Dart 侧调用时候的处理
channel.setMethodCallHandler {
  (call: FlutterMethodCall, result: FlutterResult) -> Void in
  switch (call.method) {
  case "bar":
    result("Hello, \(call.arguments as! String)")
  case "baz":
    result(FlutterError(code: "400", message: "This is bad", details: nil))
  default:
    result(FlutterMethodNotImplemented)
}

事件通道​

事件通道是一种特殊的平台通道, 用于通过流式风格来传递消息(即消息流). 它底层仍然依赖二进制消息通道, 将平台侧的事件通过流的形式暴露给 Flutter 侧. 目前 Flutter 还没有实现将 Dart 侧的事件流暴露给平台侧.

如下是 Dart 侧接收事件流的代码:

// 创建事件通道
const channel = EventChannel('foo');

// 从通道上获取流, 并进行观察
channel.receiveBroadcastStream().listen((dynamic event) {
  print('Received event: $event');
}, onError: (dynamic error) {
  print('Received error: ${error.message}');
});

平台侧生成事件流(仅示例安卓):

class SensorListener(private val sensorManager: SensorManager) :
  EventChannel.StreamHandler, SensorEventListener {
  private var eventSink: EventChannel.EventSink? = null

  // EventChannel.StreamHandler methods
  override fun onListen(
    arguments: Any?, eventSink: EventChannel.EventSink?) {
    this.eventSink = eventSink
    registerIfActive()
  }
  override fun onCancel(arguments: Any?) {
    unregisterIfActive()
    eventSink = null
  }

  // SensorEventListener methods.
  override fun onSensorChanged(event: SensorEvent) {
    eventSink?.success(event.values)
  }
  override fun onAccuracyChanged(sensor: Sensor?, accuracy: Int) {
    if (accuracy == SensorManager.SENSOR_STATUS_ACCURACY_LOW)
      eventSink?.error("SENSOR", "Low accuracy detected", null)
  }
  // Lifecycle methods.
  fun registerIfActive() {
    if (eventSink == null) return
    sensorManager.registerListener(
      this,
      sensorManager.getDefaultSensor(Sensor.TYPE_GYROSCOPE),
      SensorManager.SENSOR_DELAY_NORMAL)
  }
  fun unregisterIfActive() {
    if (eventSink == null) return
    sensorManager.unregisterListener(this)
  }
}
// Use of the above class in an Activity.
class MainActivity: FlutterActivity() {
  var sensorListener: SensorListener? = null

  override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)
    GeneratedPluginRegistrant.registerWith(this)
    sensorListener = SensorListener(getSystemService(Context.SENSOR_SERVICE) as SensorManager)
    val channel = EventChannel(flutterView, "foo")
    channel.setStreamHandler(sensorListener)
  }

  override fun onPause() {
    sensorListener?.unregisterIfActive()
    super.onPause()
  }

  override fun onResume() {
    sensorListener?.registerIfActive()
    super.onResume()
  }
}

可以看到在平台侧如果要生成流, 需要实现对应协议(StreamHandler), 通过 eventSink 发送事件. 在平台侧的 Stream Handler 有两个生命期事件方法, 分别是 onListen 和 onCancel, 对应的就是流的开始和结束. 只有在流开始后才可以向其中放入事件, 流终止后就不能放入事件了.

事件通道使用的编解码器是一个对应的方法编解码器, 这样才可以识别成功或错误事件. 它的两个生命期事件方法通过内部方法通道被调用, 而这一切都在同一个逻辑上的事件通道上完成.

如果不在事件通道的 Dart 侧调用 cancel, 还可以在平台侧的 sink 上调用 endOfStream 方法, 它实际发送的是一个 null 消息到二进制消息通道上, 这样 Dart 侧会自动关闭事件通道.

总结​

平台通道是一种线程间通信手段, 在使用时还需要注意如下:

  1. 线程限制: 在平台侧发送或接收消息时, 必须是在平台的主线程进行. 而在 Dart 侧发送或接收消息时, 需要在 Main Isolate.
  2. 异常: 在 handler 抛出的异常, 会被 Framework 捕获并打印出来, 然后一个 null reply 会被发回到对方.
  3. handler 的生命期: 和对应的 Flutter View 生命期一致, 当然也可以对同名通道设置一个 null handler 提前将 handler 释放.
  4. 当没有对应 handler 注册时, 框架会默认给消息发送方回复 null reply.
  5. 消息通信是异步的.
  6. 为了保持平台通道名字的唯一性, 最好是将名字前缀 domain, 因为无法避免 APP 使用的插件有同名通道.

完结撒花.
